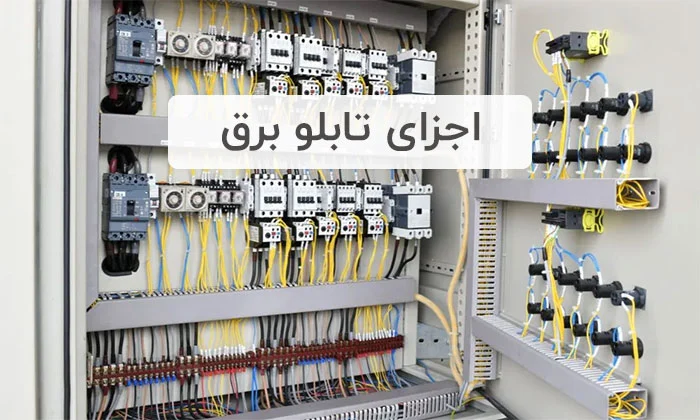

اجزای تابلو برق

تابلو برق یکی از اجزای حیاتی در سیستم‌های الکتریکی و توزیع انرژی است. تابلو برق صنعتی به عنوان مرکز کنترل و توزیع برق در ساختمان‌ها کارخانجات و تأسیسات مختلف عمل می‌کند. در این مقاله به بررسی اجزای تابلو برق و عملکرد آن‌ها خواهیم پرداخت.

تابلو برق چیست؟

تابلو برق به مجموعه‌ای از تجهیزات الکتریکی اطلاق می‌شود که برای توزیع و کنترل انرژی الکتریکی طراحی شده‌اند. این تابلوها معمولاً شامل کلیدها فیوزها کنتاکتورها رله‌ها و دیگر اجزای الکتریکی هستند که به منظور حفاظت و کنترل سیستم‌های الکتریکی استفاده می‌شوند.

معرفی اجزای تابلو برق + کاربردها

• کلیدها:

کلیدها یکی از اجزای اصلی تابلو برق هستند که برای قطع و وصل جریان الکتریکی استفاده می‌شوند. این کلیدها می‌توانند به صورت دستی یا اتوماتیک عمل کنند و نقش مهمی در کنترل سیستم‌های الکتریکی ایفا می‌کنند.

• فیوزها:

فیوزها برای حفاظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه طراحی شده‌اند. این اجزا در صورت بروز مشکلاتی مانند افزایش جریان به سرعت قطع می‌شوند و از آسیب به تجهیزات جلوگیری می‌کنند.

• کنتاکتورها:

کنتاکتورها برای کنترل بارهای الکتریکی بزرگ استفاده می‌شوند. این اجزا به صورت اتوماتیک عمل کرده و می‌توانند جریان‌های بالا را کنترل کنند. کنتاکتورها معمولاً در سیستم‌های موتوری و روشنایی به کار می‌روند.

• رله‌ها:

رله‌ها به عنوان سوئیچ‌های الکتریکی عمل می‌کنند که با استفاده از یک سیگنال کوچک می‌توانند یک بار بزرگ را کنترل کنند. این اجزا معمولاً در سیستم‌های حفاظتی و کنترل خودکار استفاده می‌شوند.

• ترمینال‌ها:

ترمینال‌ها برای اتصال و توزیع سیم‌ها در تابلو برق استفاده می‌شوند. این اجزا به کاربران این امکان را می‌دهند که به راحتی سیم‌ها را به تابلو متصل کنند و از اتصالات ایمن و مطمئن برخوردار شوند.

• مانیتورینگ و کنترل:

بسیاری از تابلوهای برق مدرن دارای سیستم‌های مانیتورینگ و کنترل هستند که به کاربران این امکان را می‌دهند تا وضعیت سیستم را در زمان واقعی مشاهده کنند و در صورت بروز مشکل به سرعت اقدام کنند.

• نشانگرها و لامپ‌های سیگنال:

نشانگرها و لامپ‌های سیگنال برای نمایش وضعیت عملکرد تابلو برق به کار می‌روند. این ابزارها می‌توانند وضعیت روشن یا خاموش بودن دستگاه‌ها وجود خطا یا اضافه‌بار را نشان دهند. استفاده از این نشانگرها به اپراتورها کمک می‌کند تا به‌راحتی وضعیت سیستم را کنترل کنند.

• سیستم‌های حفاظتی:

سیستم‌های حفاظتی شامل دستگاه‌هایی هستند که برای حفاظت از تابلو برق و تجهیزات الکتریکی در برابر خطاها و مشکلات طراحی شده‌اند. این سیستم‌ها می‌توانند شامل رله‌های حفاظتی فیوزها و کلیدهای اتوماتیک باشند که به‌طور خودکار در صورت بروز مشکل عمل می‌کنند.

• شینه‌ها:

شینه‌ها برای توزیع برق در تابلو برق استفاده می‌شوند. آن‌ها معمولاً از مس یا آلومینیوم ساخته می‌شوند و به‌عنوان یک مسیر برای انتقال جریان برق عمل می‌کنند. شینه‌ها می‌توانند به‌صورت افقی یا عمودی در تابلو نصب شوند و به توزیع یکنواخت برق کمک می‌کنند.

• محفظه تابلو:

محفظه تابلو برق به‌عنوان یک محافظ برای اجزای داخلی تابلو عمل می‌کند. این محفظه‌ها معمولاً از مواد مقاوم در برابر حرارت و رطوبت ساخته می‌شوند و از آسیب به تجهیزات داخلی جلوگیری می‌کنند. همچنین محفظه‌ها به‌عنوان یک مانع برای جلوگیری از تماس غیرمجاز با اجزای الکتریکی عمل می‌کنند.

• سیستم‌های خنک‌کننده:

در برخی از تابلوهای برق به‌خصوص در مواردی که بارهای سنگین وجود دارد سیستم‌های خنک‌کننده برای جلوگیری از افزایش دما به کار می‌روند. این سیستم‌ها می‌توانند شامل فن‌ها رادیاتورها و دیگر تجهیزات خنک‌کننده باشند که به حفظ دمای مناسب در تابلو کمک می‌کنند.

• نرم‌افزارهای مدیریت تابلو برق:

با پیشرفت تکنولوژی نرم‌افزارهای مدیریت تابلو برق نیز به‌وجود آمده‌اند که به اپراتورها کمک می‌کنند تا عملکرد تابلو را به‌صورت دقیق‌تری کنترل کنند. این نرم‌افزارها می‌توانند اطلاعات مربوط به مصرف برق وضعیت اجزا و خطاها را نمایش دهند و به بهینه‌سازی عملکرد تابلو کمک کنند.

عملکرد اجزای تابلو برق

عملکرد اجزای تابلو برق به صورت هماهنگ و منظم است. هر یک از این اجزا وظیفه خاصی دارند و در کنار یکدیگر به توزیع و کنترل انرژی الکتریکی کمک می‌کنند.

• عملکردکلیدهای اصلی (Main Switch):

کلید اصلی تابلو برق اولین و مهم‌ترین جزء است که به‌عنوان نقطه ورود انرژی الکتریکی به تابلو عمل می‌کند. این کلید معمولاً به‌صورت دستی عمل می‌کند و به اپراتور این امکان را می‌دهد که جریان برق را به‌طور کامل قطع یا وصل کند. در مواقع اضطراری این کلید می‌تواند به‌سرعت جریان برق را قطع کند و از بروز خطرات جلوگیری کند.

• عملکرد فیوزها (Fuses):

فیوزها یکی از اجزای حفاظتی تابلو برق هستند که در برابر اضافه‌بار و اتصال کوتاه از مدار محافظت می‌کنند. زمانی که جریان برق از حد مجاز فراتر رود فیوز می‌سوزد و مدار را قطع می‌کند. این عمل از آسیب به تجهیزات و خطرات احتمالی جلوگیری می‌کند. فیوزها معمولاً در انواع مختلفی وجود دارند و انتخاب مناسب آن‌ها بستگی به نوع بار و شرایط کار دارد.

• کنتاکتورها (Contactors):

کنتاکتورها دستگاه‌هایی هستند که برای کنترل بارهای الکتریکی بزرگ استفاده می‌شوند. آن‌ها معمولاً به‌صورت خودکار عمل می‌کنند و می‌توانند با استفاده از سیگنال‌های الکتریکی بار را روشن یا خاموش کنند. کنتاکتورها معمولاً در سیستم‌های اتوماسیون صنعتی و تابلوهای برق استفاده می‌شوند.

• عملکرد رله‌ها (Relays):

رله‌ها دستگاه‌هایی هستند که برای کنترل و حفاظت از مدارها استفاده می‌شوند. آن‌ها معمولاً به‌عنوان سوئیچ‌های الکتریکی عمل می‌کنند و می‌توانند به‌صورت خودکار یا دستی عمل کنند. رله‌ها می‌توانند در برابر شرایط خاصی مانند اضافه‌بار ولتاژ بالا یا پایین و دیگر شرایط غیرعادی عمل کنند و به‌این‌ترتیب از تجهیزات محافظت کنند.

• عملکرد سیستم‌های حفاظتی (Protection Systems):

سیستم‌های حفاظتی شامل تجهیزات و دستگاه‌هایی هستند که برای حفاظت از تابلو برق و تجهیزات متصل به آن طراحی شده‌اند. این سیستم‌ها می‌توانند شامل فیوزها کلیدهای اتوماتیک رله‌ها و دیگر تجهیزات حفاظتی باشند. هدف اصلی این سیستم‌ها جلوگیری از بروز آسیب به تجهیزات و کاهش خطرات احتمالی است.

• سیم‌کشی و اتصالات (Wiring and Connections):

سیم‌کشی و اتصالات در تابلو برق بسیار حائز اهمیت هستند. کیفیت و نوع سیم‌ها و اتصالات می‌تواند تأثیر زیادی بر عملکرد و ایمنی تابلو برق داشته باشد. استفاده از سیم‌های مناسب و اتصالات مطمئن می‌تواند از بروز مشکلات و خطرات جلوگیری کند.

• سیستم‌های مانیتورینگ (Monitoring Systems):

سیستم‌های مانیتورینگ در تابلو برق‌ها برای نظارت بر عملکرد و وضعیت تجهیزات استفاده می‌شوند. این سیستم‌ها می‌توانند اطلاعاتی مانند جریان ولتاژ دما و دیگر پارامترهای مهم را جمع‌آوری و نمایش دهند. با استفاده از این اطلاعات اپراتورها می‌توانند به‌سرعت مشکلات را شناسایی و رفع کنند.

• سیستم‌های حفاظتی (Protection Systems):

سیستم‌های حفاظتی شامل تجهیزات و دستگاه‌هایی هستند که برای حفاظت از تابلو برق و تجهیزات متصل به آن طراحی شده‌اند. این سیستم‌ها می‌توانند شامل فیوزها کلیدهای اتوماتیک رله‌ها و دیگر تجهیزات حفاظتی باشند. هدف اصلی این سیستم‌ها جلوگیری از بروز آسیب به تجهیزات و کاهش خطرات احتمالی است.

نگهداری از اجزای تابلو برق

1) بازرسی دوره‌ای:

یکی از مهم‌ترین مراحل نگهداری بازرسی دوره‌ای اجزای تابلو برق است. این بازرسی باید شامل موارد زیر باشد:

بررسی وضعیت فیزیکی اجزا: اطمینان از عدم وجود آسیب‌های ظاهری مانند ترک یا سوختگی.

بررسی اتصالات: اطمینان از محکم بودن اتصالات و عدم وجود زنگ‌زدگی.

بررسی دما: دماهای غیرطبیعی می‌توانند نشانه‌ای از مشکل باشند.

2) تمیزکاری:

تمیزکاری منظم تابلو برق از اهمیت بالایی برخوردار است. گرد و غبار و آلودگی‌ها می‌توانند عملکرد اجزا را تحت تأثیر قرار دهند. برای تمیزکاری:

از پارچه‌های نرم و خشک استفاده کنید.

از مواد شیمیایی خشن خودداری کنید.

توجه داشته باشید که تابلو برق در حالت خاموش باشد.

3) تست عملکرد:

تست عملکرد اجزای تابلو برق باید به صورت دوره‌ای انجام شود. این تست شامل موارد زیر است:

تست کلیدهای اتوماتیک: اطمینان از عملکرد صحیح آنها در شرایط بار مختلف.

تست فیوزها: بررسی اینکه آیا فیوزها به درستی عمل می‌کنند یا خیر.

تست کنتاکتورها و رله‌ها: اطمینان از اینکه این اجزا به درستی کار می‌کنند.

4) تعویض اجزا:

در صورتی که هر یک از اجزای تابلو برق دچار آسیب یا خرابی شده باشد باید به سرعت تعویض شود. این شامل:

فیوزها: در صورت سوختن باید تعویض شوند.

کلیدهای اتوماتیک: در صورت خرابی باید به سرعت جایگزین شوند.

کنتاکتورها و رله‌ها: در صورت عدم عملکرد صحیح باید تعویض شوند.

نکات ایمنی نگهداری از اجزای تابلو برق

به توصیه کارشناسان شرکت فنی مهندسی المهدی هنگام نگهداری از تابلو برق رعایت نکات ایمنی بسیار مهم است:

• خاموش کردن برق: قبل از هرگونه بازرسی یا تعمیر برق را قطع کنید.
• استفاده از تجهیزات ایمنی: از دستکش و عینک ایمنی استفاده کنید.
• عدم استفاده از تجهیزات معیوب: هرگز از تجهیزات معیوب استفاده نکنید.

نتیجه‌گیری

تابلو برق و اجزای آن نقش بسیار مهمی در سیستم‌های الکتریکی ایفا می‌کنند. با شناخت دقیق این اجزا و عملکرد آن‌ها می‌توان به بهبود کارایی و ایمنی سیستم‌های الکتریکی کمک کرد. استفاده صحیح از تابلو برق و اجزای آن می‌تواند به کاهش هزینه‌ها و افزایش عمر تجهیزات کمک کند.
