اسکوپ سنگ چیست

نمای سنگی با وقار و صلابت ذاتی خود همواره نمادی از زیبایی دوام و اصالت در معماری بوده است. از بناهای تاریخی باشکوه گرفته تا ساختمان های مدرن امروزی سنگ به عنوان یک عنصر کلیدی در طراحی نما نقش بی بدیلی ایفا می کند. اما آنچه در زیر این پوسته ی ظاهراً یکپارچه و مستحکم نهفته است مجموعه ای از تدابیر مهندسی دقیق و ظریف است که پایداری و طول عمر این نماها را تضمین می کند. در میان این تدابیر “اسکوپ سنگ” نقش محوری و اساسی دارد.

اسکوپ سنگ که گاهی با نام های “مهار سنگ” یا “اتصال سنگ” نیز شناخته می شود در واقع قطعه ای فلزی است که به عنوان واسطه ای نامرئی سنگ های نما را به سازه پشتیبان متصل می کند. این اتصال فراتر از یک پیوند ساده یک سیستم مهندسی شده است که وظیفه ی تحمل وزن سنگ انتقال بارهای ناشی از باد و زلزله و جلوگیری از جدا شدن سنگ از نما را بر عهده دارد. در واقع اسکوپ سنگ قلب تپنده ی هر نمای سنگی است که استحکام و پایداری آن را تضمین می کند.

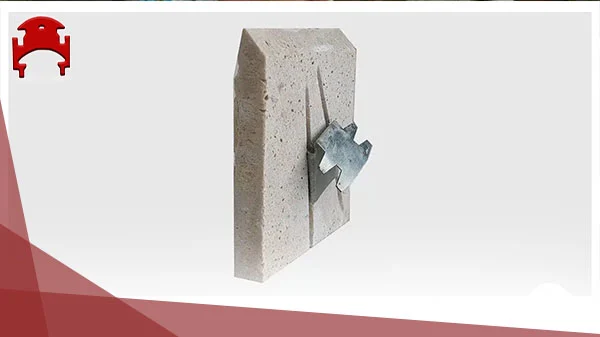

چرا اسکوپ سنگ حیاتی است؟

شاید در نگاه اول اهمیت یک قطعه ی فلزی کوچک در پشت سنگ های عظیم نما چندان به چشم نیاید. اما کافی است لحظه ای تصور کنیم که چه اتفاقی می افتد اگر این اتصال حیاتی وجود نداشته باشد. سنگ های نما که هر کدام وزن قابل توجهی دارند تنها با چسب یا ملات به سازه متصل می شوند. این اتصال به مرور زمان و تحت تاثیر عوامل محیطی مانند تغییرات دما رطوبت و ارتعاشات ضعیف شده و احتمال سقوط سنگ ها به شدت افزایش می یابد.

سقوط سنگ نما نه تنها خسارات مالی سنگینی به بار می آورد بلکه می تواند منجر به آسیب های جانی جبران ناپذیری نیز شود. از طرف دیگر استفاده از اسکوپ سنگ دهقان علاوه بر افزایش ایمنی مزایای دیگری نیز به همراه دارد :

• افزایش طول عمر نما : اسکوپ سنگ با ایجاد یک اتصال مکانیکی مطمئن از وارد شدن تنش های ناشی از انقباض و انبساط حرارتی به سنگ جلوگیری می کند و در نتیجه عمر مفید نما را به طور چشمگیری افزایش می دهد.
• ایجاد فاصله ی هوایی : بسیاری از سیستم های اسکوپ سنگ امکان ایجاد فاصله ی هوایی بین سنگ و سازه را فراهم می کنند. این فاصله ی هوایی به تهویه و خروج رطوبت از پشت نما کمک کرده و از بروز مشکلاتی مانند شوره زدگی و تخریب سنگ جلوگیری می کند.
• اجرای سریع تر و آسان تر : استفاده از اسکوپ سنگ به خصوص در نماهای با ارتفاع زیاد فرآیند نصب سنگ را سرعت بخشیده و سهولت اجرا را افزایش می دهد.
• قابلیت تنظیم و رگلاژ : برخی از انواع اسکوپ سنگ قابلیت تنظیم و رگلاژ را دارند که امکان تراز کردن دقیق سنگ ها و ایجاد نمایی یکدست و زیبا را فراهم می کند.

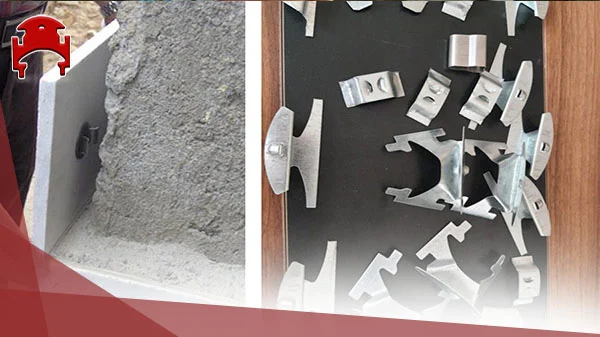

دسته بندی انواع اسکوپ سنگ بر اساس عملکرد و طراحی

دنیای اسکوپ سنگ دنیایی متنوع و تخصصی است. انواع مختلفی از اسکوپ سنگ با طراحی ها و عملکردهای متفاوت برای کاربردهای گوناگون و انواع مختلف سنگ های نما وجود دارد. برای درک بهتر این تنوع می توان اسکوپ های سنگ را بر اساس معیارهای مختلفی دسته بندی کرد. یکی از رایج ترین دسته بندی ها بر اساس عملکرد و طراحی اسکوپ است :

۱. اسکوپ های پروانه ای (Butterfly Anchors) :

این نوع اسکوپ به دلیل شکل ظاهری بال های پروانه به این نام شناخته می شود. اسکوپ های پروانه ای از جمله ساده ترین و پرکاربردترین انواع اسکوپ سنگ هستند که برای اتصال سنگ های با ضخامت کم و وزن متوسط به سازه پشتیبان استفاده می شوند. این اسکوپ ها معمولاً از جنس فولاد گالوانیزه یا استنلس استیل ساخته شده و به صورت مکانیکی یا با استفاده از چسب های مخصوص به پشت سنگ متصل می شوند.

مزایا :

• سادگی طراحی و نصب : نصب اسکوپ های پروانه ای بسیار آسان و سریع است.
• هزینه پایین : قیمت این نوع اسکوپ نسبت به سایر انواع آن معمولاً کمتر است.
• کاربرد گسترده : برای انواع مختلف سنگ های نما با ضخامت کم و وزن متوسط مناسب است.

معایب :

• محدودیت در تحمل بار : اسکوپ های پروانه ای برای سنگ های سنگین و نماهای با ارتفاع زیاد مناسب نیستند.
• عدم قابلیت تنظیم : این نوع اسکوپ قابلیت تنظیم و رگلاژ ندارد.

۲. اسکوپ های Z شکل (Z Anchors) :

اسکوپ های Z شکل به دلیل طراحی خاص خود که شبیه حرف Z انگلیسی است به این نام خوانده می شوند. این اسکوپ ها از استحکام و پایداری بالاتری نسبت به اسکوپ های پروانه ای برخوردارند و برای اتصال سنگ های با ضخامت و وزن بیشتر به کار می روند. اسکوپ های Z شکل معمولاً از جنس فولاد گالوانیزه یا استنلس استیل ساخته شده و به صورت مکانیکی به پشت سنگ و سازه متصل می شوند.

مزایا :

• استحکام بالا : اسکوپ های Z شکل تحمل بار بیشتری نسبت به اسکوپ های پروانه ای دارند.
• مناسب برای سنگ های سنگین تر : برای اتصال سنگ های با ضخامت و وزن بیشتر مناسب هستند.
• قابلیت ایجاد فاصله ی هوایی : امکان ایجاد فاصله ی هوایی بین سنگ و سازه را فراهم می کنند.

معایب :

• پیچیدگی نصب بیشتر : نصب اسکوپ های Z شکل نسبت به اسکوپ های پروانه ای کمی پیچیده تر است.
• هزینه بالاتر : قیمت این نوع اسکوپ نسبت به اسکوپ های پروانه ای معمولاً بیشتر است.

۳. اسکوپ های T شکل (T Anchors) :

اسکوپ های T شکل با طراحی شبیه حرف T انگلیسی نوع دیگری از اسکوپ های پرکاربرد هستند. این اسکوپ ها ترکیبی از ویژگی های اسکوپ های پروانه ای و Z شکل را ارائه می دهند و برای اتصال سنگ های با ضخامت و وزن متوسط تا زیاد مناسب هستند. اسکوپ های T شکل معمولاً از جنس فولاد گالوانیزه یا استنلس استیل ساخته شده و به صورت مکانیکی به پشت سنگ و سازه متصل می شوند.

مزایا :

• استحکام مناسب : اسکوپ های T شکل استحکام مناسبی برای اتصال سنگ های متوسط تا سنگین دارند.
• قابلیت ایجاد فاصله ی هوایی : امکان ایجاد فاصله ی هوایی بین سنگ و سازه را فراهم می کنند.
• نصب نسبتاً آسان : نصب این نوع اسکوپ نسبت به اسکوپ های Z شکل آسان تر است.

معایب :

• محدودیت در تحمل بار نسبت به Z شکل : استحکام اسکوپ های T شکل از اسکوپ های Z شکل کمتر است.
• هزینه متوسط : قیمت این نوع اسکوپ معمولاً بین اسکوپ های پروانه ای و Z شکل قرار می گیرد.

۴. اسکوپ های ریل و گیره (Rail and Clip Anchors) :

سیستم ریل و گیره یک سیستم پیشرفته تر و مدرن تر برای نصب سنگ نما است که از ریل های فلزی افقی و گیره های مخصوص برای اتصال سنگ ها به ریل استفاده می کند. این سیستم امکان تنظیم و رگلاژ دقیق سنگ ها را فراهم کرده و برای نماهای با ابعاد بزرگ و سنگ های سنگین بسیار مناسب است. سیستم ریل و گیره معمولاً از جنس آلومینیوم یا فولاد گالوانیزه ساخته شده و به صورت مکانیکی به سازه متصل می شود.

مزایا :

• تنظیم و رگلاژ دقیق : امکان تنظیم و رگلاژ دقیق سنگ ها برای ایجاد نمایی کاملاً یکدست را فراهم می کند.
• مناسب برای سنگ های سنگین و ابعاد بزرگ : برای نماهای با سنگ های سنگین و ابعاد بزرگ بسیار مناسب است.
• ایجاد فاصله ی هوایی بزرگ : امکان ایجاد فاصله ی هوایی بزرگ بین سنگ و سازه را فراهم می کند.
• سرعت اجرای بالا : با وجود پیچیدگی ظاهری سرعت اجرای این سیستم در نماهای بزرگ بسیار بالاست.

معایب :

• هزینه بالا : سیستم ریل و گیره گران ترین نوع اسکوپ سنگ محسوب می شود.
• نیاز به تخصص در نصب : نصب این سیستم نیاز به تخصص و مهارت بیشتری نسبت به سایر انواع اسکوپ دارد.

۵. اسکوپ های چسبی (Adhesive Anchors) :

اسکوپ های چسبی نوعی نوین از اسکوپ سنگ هستند که به جای اتصال مکانیکی از چسب های اپوکسی یا پلی یورتان قوی برای اتصال سنگ به سازه استفاده می کنند. این نوع اسکوپ به خصوص برای سنگ های نازک و ظریف و نماهای منحنی مناسب است. اسکوپ های چسبی معمولاً از جنس پلاستیک یا کامپوزیت ساخته شده و به صورت سطحی به پشت سنگ و سازه چسبانده می شوند.

مزایا :

• مناسب برای سنگ های نازک و ظریف : برای سنگ های با ضخامت کم و ظریف بسیار مناسب است.
• ایجاد نمای یکپارچه : به دلیل عدم نیاز به سوراخکاری سنگ نمای یکپارچه تری ایجاد می شود.
• مناسب برای نماهای منحنی : برای نماهای منحنی و اشکال پیچیده مناسب است.

معایب :

• حساسیت به کیفیت چسب : عملکرد این سیستم به شدت وابسته به کیفیت و اجرای صحیح چسب است.
• محدودیت در تحمل بار : اسکوپ های چسبی برای سنگ های بسیار سنگین و نماهای با ارتفاع زیاد مناسب نیستند.
• نیاز به آماده سازی سطح : سطوح سنگ و سازه باید به درستی آماده سازی شوند تا چسبندگی بهینه حاصل شود.

انتخاب اسکوپ سنگ مناسب : یک تصمیم کلیدی

انتخاب نوع مناسب اسکوپ سنگ تصمیمی حیاتی در طراحی و اجرای نمای سنگی است که باید با دقت و آگاهی کامل انجام شود. عوامل متعددی در انتخاب اسکوپ سنگ مناسب تاثیرگذار هستند که از جمله مهم ترین آن ها می توان به موارد زیر اشاره کرد :

• نوع سنگ : جنس وزن ضخامت و ابعاد سنگ نما نقش تعیین کننده ای در انتخاب نوع اسکوپ دارد. سنگ های سنگین تر و ضخیم تر نیازمند اسکوپ های قوی تر و پایدارتر هستند.
• ارتفاع ساختمان و شرایط آب و هوایی : ارتفاع ساختمان و شرایط آب و هوایی منطقه (مانند میزان باد بارندگی و تغییرات دما) بر میزان بارهای وارده به نما و در نتیجه بر انتخاب نوع اسکوپ تاثیر می گذارد.
• جنس سازه پشتیبان : نوع سازه پشتیبان (بتنی فلزی آجری) نیز در انتخاب نوع اسکوپ موثر است. اسکوپ باید با جنس سازه پشتیبان سازگار بوده و اتصال مطمئنی را ایجاد کند.
• طراحی نما و الزامات زیبایی شناسی : طراحی نما و الزامات زیبایی شناسی (مانند فاصله ی درزها نوع بندکشی و دید اسکوپ) نیز می تواند در انتخاب نوع اسکوپ تاثیرگذار باشد.
• هزینه و سهولت اجرا : هزینه و سهولت اجرا نیز از جمله عوامل مهم در انتخاب اسکوپ سنگ هستند. باید تعادلی بین کیفیت کارایی و هزینه اسکوپ برقرار کرد.

نتیجه گیری : استحکام نما در گرو انتخاب هوشمندانه

اسکوپ سنگ عنصری کلیدی و نامرئی در نمای سنگی است که نقش حیاتی در پایداری ایمنی و طول عمر نما ایفا می کند. انتخاب نوع مناسب اسکوپ سنگ تصمیمی تخصصی است که نیازمند دانش فنی تجربه و درک عمیق از عوامل موثر بر عملکرد نما می باشد. مهندسان معماران پیمانکاران و سازندگان با شناخت انواع مختلف اسکوپ سنگ مزایا و معایب هر کدام و عوامل موثر در انتخاب آن ها می توانند نماهای سنگی زیبا مستحکم و بادوام را خلق کرده و از سرمایه های ساختمانی خود به بهترین نحو محافظت کنند.

پرسش و پاسخ های متداول

۱. آیا استفاده از اسکوپ سنگ برای همه ی نماهای سنگی ضروری است؟

بله استفاده از اسکوپ سنگ برای اکثر نماهای سنگی به خصوص نماهای با ارتفاع زیاد و سنگ های سنگین ضروری است. در نماهای با ارتفاع کم و سنگ های سبک ممکن است بتوان از روش های اتصال جایگزین مانند چسب های مخصوص استفاده کرد اما استفاده از اسکوپ سنگ همواره ایمن ترین و مطمئن ترین روش برای اتصال سنگ نما به سازه پشتیبان است.

۲. چه نوع اسکوپ سنگی برای نمای ساختمان مسکونی دو طبقه مناسب تر است؟

برای نمای ساختمان مسکونی دو طبقه با سنگ های با وزن متوسط معمولاً اسکوپ های پروانه ای یا Z شکل با سایز مناسب کافی خواهند بود. با این حال توصیه می شود قبل از انتخاب نهایی با یک متخصص سازه مشورت کرده و با توجه به وزن سنگ شرایط آب و هوایی و مشخصات سازه بهترین نوع اسکوپ را انتخاب کنید.

۳. آیا می توان از اسکوپ های دست ساز و غیراستاندارد استفاده کرد؟

به هیچ عنوان توصیه نمی شود از اسکوپ های دست ساز و غیراستاندارد استفاده کنید. اسکوپ سنگ یک قطعه ی مهندسی شده است که باید مطابق با استانداردهای مشخص و با استفاده از مواد اولیه با کیفیت تولید شود. استفاده از اسکوپ های غیراستاندارد می تواند ایمنی و پایداری نما را به خطر انداخته و در بلندمدت خسارات جبران ناپذیری به بار آورد. همواره از اسکوپ های دارای گواهی استاندارد و از تولیدکنندگان معتبر استفاده کنید.
